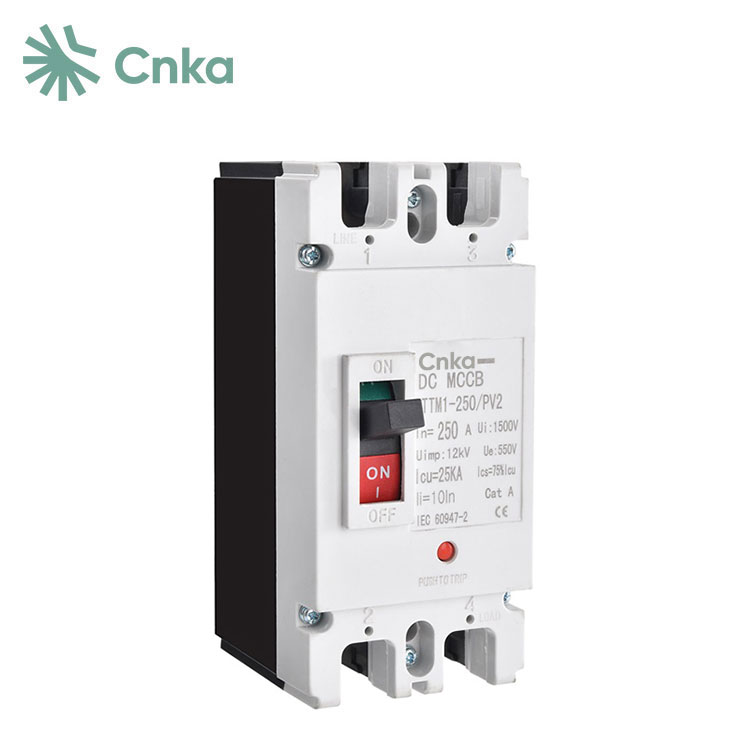

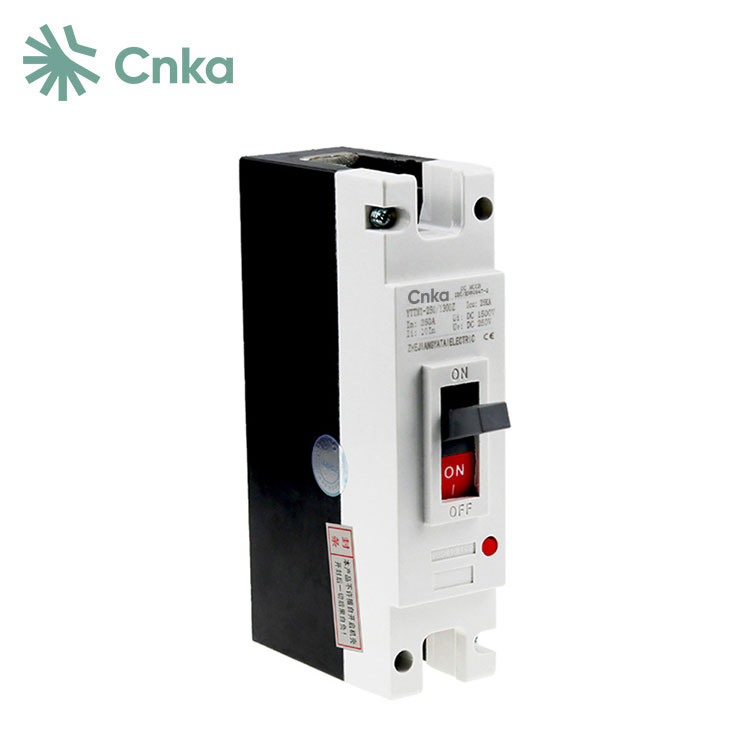

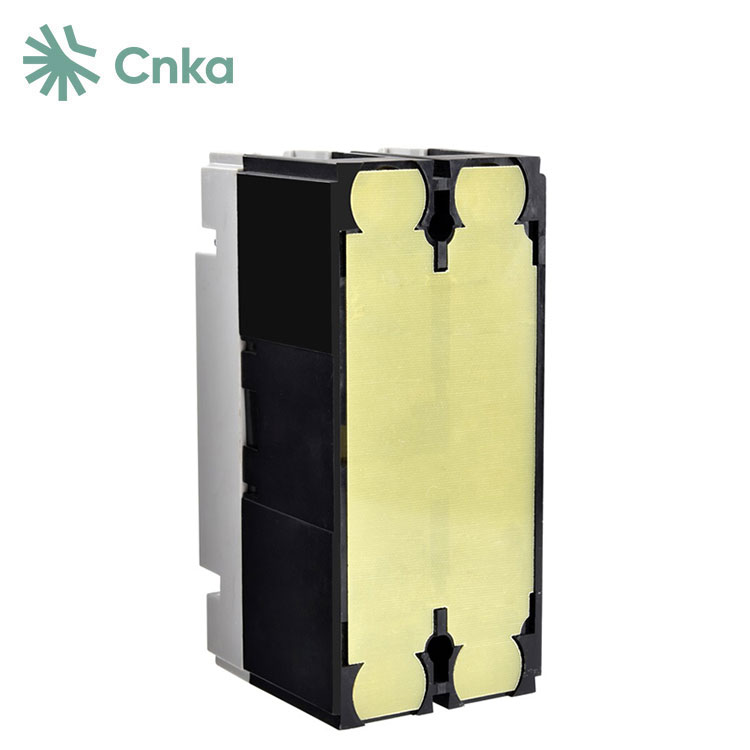

Pembekal China CNKA menawarkan pemutus litar kes acuan pukal (MCCB DC) yang sesuai untuk litar grid kuasa DC, dengan julat voltan terkadar dari DC250V hingga DC1000V dan arus terkadar dari 10A hingga 1250A. MCCB ini menyediakan perlindungan kelewatan lama yang berlebihan dan perlindungan serta-merta litar pintas, menjadikannya ideal untuk mengagihkan tenaga elektrik dan melindungi talian dan peralatan kuasa daripada beban lampau, litar pintas dan kerosakan lain. Selongsong pemutus litar diperbuat daripada bahan plastik tahan lama.
|
DATA TEKNIKAL |
|||||
|
taip |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
|
tiang |
|
2P |
|
|
|
|
Nilai Arus Maks |
|
125A |
250A |
400A |
630A |
|
Ciri-ciri Elektrik |
|
|
|
|
|
|
Voltan Kerja Ternilai |
Ue |
500V DC |
|
|
|
|
Dinilai Semasa |
Didalam) |
63A,80A,100A,125A |
125A,160A,200A,250A |
315A |
500A |
|
Voltan Tertebat Berkadar |
Ui |
550VDC |
|
350A |
630A |
|
Voltan Impuls Ternilai |
Ump |
8KV |
|
400A |
|
|
Kekerapan Kuasa 1Min MenahanVoltan |
|
3.8KV |
|
|
|
|
Kapasiti Pemecahan Tertinggi |
Icu |
15kA |
20kA |
25 kA |
35kA |
|
Kapasiti RunBreaking |
ic |
15kA |
20kA |
25 kA |
35kA |
|
Perlindungan |
|
Jenis Magnetik Terma |
|
|
|
|
Jenis tersandung |
|
|
|
|
|
|
Kawalan Dan Petunjuk |
|
Pilihan |
|
|
|
|
Manual Kawalan |
Langsung(RHD) |
Sebagai pilihan |
164.5×79.5×118mm |
|
|
|
Dilanjutkan(ERH) |
Pilihan |
|
|
|
|
|
MOD fesyen |
|
Pilihan |
|
|
|
|
Pelepasan Shunt(SHT) |
|
Pilihan |
|
|
|
|
Pelepasan Bantu |
|
ya |
|
|
|
|
Penutup Hujung Terminal |
|
ya |
|
|
|
|
Halangan Interfasa |
|
|
|
|
|
|
Operasi Hayat/Kitaran Perkhidmatan |
|
|
|
|
|
|
mekanikal |
|
10000 |
|
|
|
|
Elektrik |
|
2000 |
|
|
|
|
Saiz (L×W×H) |
|
150.5×64.5×119mm |
|
|
|
|
Perlindungan kemasukan |
|
Semua Sisi IP40, Terminal Sambungan IP20 |
|
|
|
|
Persekitaran Pemasangan |
|
|
|
|
|
|
Mematuhi |
|
IEC60947-2/GB14048.2 |
|
|
|
|
Suhu Penyimpanan |
|
-40℃~+85℃ |
|
|
|
1. Mekanisme pengendalian menampilkan fungsi penutupan cepat dan pecah cepat.
2. Dalam sistem pemadam arka sesentuh, sesentuh dinamik dan statik menggunakan prinsip konduktor selari. Sesentuh statik berbentuk H dan direka bentuk untuk menangkis, membolehkan pecah pantas di bawah arus tinggi. Komponen yang diperbuat daripada bahan kalis arka tinggi dipasang di sekeliling sesentuh dinamik dan statik untuk memudahkan pemadaman arka pantas.
3. Strukturnya padat dan isipadunya kecil.
4. Pelbagai model, termasuk magnet terma, arus bocor, DC dan jenis pintar, berkongsi dimensi keseluruhan yang bersatu.
5. Aksesori boleh dipasang secara bebas, membolehkan pengguna membuka penutup aksesori dengan mudah untuk memasang atau menggantikannya.
6. Saling kunci mekanikal dan elektrik boleh dipasang antara dua pemutus litar.
7. Operasi ini selamat dan boleh dipercayai dengan kilat sifar atau singkat.
8. Mudah digunakan, membenarkan pemasangan di tapak oleh pengguna.
Pemutus litar DC kes acuan sesuai untuk litar grid kuasa DC dengan voltan terkadar dari DC250V hingga DC1000V dan arus undian dari 10A hingga 1250A. Pemutus litar ini mempunyai mekanisme pengendalian yang cepat mencapai fungsi penutupan dan pemecahan. Strukturnya yang padat dan kelantangan yang kecil menjadikannya sangat mudah untuk digunakan.
