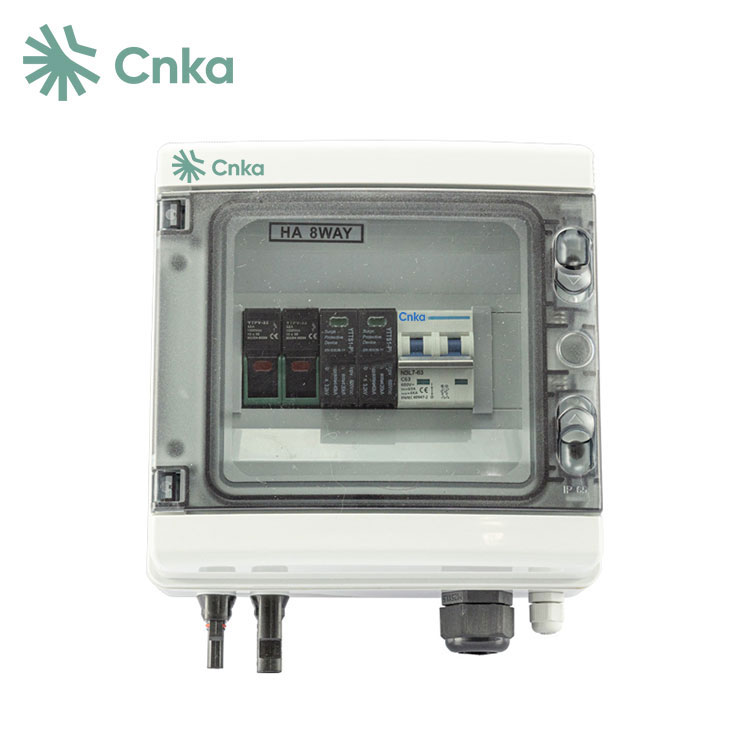

A Kotak Penggabung PVialah komponen penting dalam sistem fotovoltaik suria, memusatkan pelbagai rentetan panel solar ke dalam satu output untuk memudahkan pengurusan sistem dan meningkatkan keselamatan operasi. Artikel ini menyelidiki struktur teknikal, parameter utama, garis panduan pemasangan dan aplikasi praktikal Kotak Penggabung PV. Ia bertujuan untuk memberikan pemahaman yang jelas kepada jurutera, pereka bentuk sistem dan pengurus projek untuk mengoptimumkan sistem tenaga suria dengan berkesan sambil meminimumkan risiko dan usaha penyelenggaraan.
Kotak Penggabung PV bertindak sebagai hab berpusat dalam sistem fotovoltaik, menggabungkan berbilang rentetan panel solar menjadi satu output untuk sambungan ke penyongsang. Dengan menyepadukan fius, peranti perlindungan lonjakan, dan keupayaan pemantauan, ia memastikan keselamatan operasi, mengurangkan kerumitan pendawaian dan membolehkan penyelesaian masalah yang cekap. Ia memainkan peranan penting dalam kedua-dua projek suria komersial dan skala utiliti, mengimbangi prestasi sistem dan perlindungan terhadap kerosakan elektrik.
Kotak Penggabung PV Moden direka bentuk untuk ketahanan, dengan penutup bertaraf IP melindungi komponen dalaman daripada bahaya alam sekitar seperti habuk, lembapan dan pendedahan UV. Ia serasi dengan konfigurasi rentetan yang pelbagai dan menyokong pemasangan solar berskala.
Kotak Penggabung PV biasa termasuk komponen utama berikut, setiap satu berfungsi dengan fungsi khusus untuk mengekalkan integriti elektrik dan kebolehpercayaan sistem:
Susun atur struktur direka bentuk untuk memudahkan pelesapan haba, meminimumkan kehilangan elektrik, dan memastikan kemudahan penyelenggaraan. Jarak yang betul antara komponen menghalang pemanasan melampau dan membolehkan penggantian fius atau peranti lonjakan dengan selamat tanpa mengganggu operasi sistem.
Memahami parameter teknikal Kotak Penggabung PV adalah penting untuk reka bentuk sistem dan pematuhan keselamatan. Jadual berikut meringkaskan spesifikasi tipikal:
| Parameter | Julat Spesifikasi |
|---|---|
| Bilangan Rentetan | 4–24 |
| Voltan Masukan Maksimum | 1000V–1500V DC |
| Nilai Semasa | 10A–63A setiap rentetan |
| Perlindungan Lonjakan | 20kA–40kA |
| Penarafan Kepungan | IP65–IP66 |
| Suhu Operasi | -25°C hingga +60°C |
| bahan | Aluminium / Keluli Tahan Karat bersalut serbuk |
Parameter ini memastikan operasi yang boleh dipercayai dalam pelbagai iklim dan membenarkan penyepaduan yang selamat ke dalam sistem suria komersial dan skala utiliti.
Kotak Penggabung PV digunakan secara meluas dalam pelbagai pemasangan solar, setiap satu dengan pertimbangan penyepaduan khusus:
Reka bentuk modular dan konfigurasi input fleksibel menjadikannya mudah disesuaikan dengan topologi sistem yang berbeza, mengurangkan pendawaian keseluruhan dan memudahkan pemantauan dan pengesanan kerosakan.
Pemasangan Kotak Penggabung PV yang betul adalah penting untuk keselamatan dan prestasi sistem. Pertimbangan utama termasuk:
Mengikuti amalan terbaik ini memastikan kebolehpercayaan jangka panjang, mengurangkan masa henti dan meningkatkan keselamatan dalam sistem solar berkuasa tinggi.
S: Berapa banyak rentetan yang boleh disokong oleh Kotak Penggabung PV?
J: Kotak Penggabung PV Standard menyokong antara 4 dan 24 rentetan, bergantung pada spesifikasi model. Nombor rentetan yang lebih tinggi tersedia untuk projek skala utiliti dengan tatasusunan yang lebih besar.
S: Apakah perlindungan yang disepadukan ke dalam Kotak Penggabung PV?
A: Kotak Penggabung PV menggabungkan fius atau pemutus peringkat rentetan, peranti perlindungan lonjakan dan antara muka pembumian untuk melindungi daripada arus lebih, lonjakan voltan dan kemungkinan kerosakan elektrik.
S: Bolehkah PV Combiner Box dipasang di luar rumah?
A: Ya. Kebanyakan model disertakan dalam kepungan bertaraf IP65–IP66, memberikan perlindungan habuk dan air yang sesuai untuk persekitaran luar dan keadaan cuaca yang melampau.
Kotak Penggabung PV adalah penting untuk operasi sistem tenaga solar yang cekap dan selamat, memusatkan pelbagai rentetan dan menyediakan perlindungan kritikal dan keupayaan pemantauan. Reka bentuk, pemasangan dan pemilihan parameter yang betul memastikan kebolehpercayaan jangka panjang dan output tenaga yang dioptimumkan.
CNKAmenawarkan pelbagai jenis Kotak Penggabung PV yang direka untuk projek suria komersial dan skala utiliti, menggabungkan bahan tahan lama, konfigurasi fleksibel dan ciri keselamatan bersepadu. Untuk maklumat lanjut atau membincangkan keperluan sistem,hubungi kamiuntuk menerima bimbingan dan sokongan yang diperibadikan untuk pemasangan solar anda.
